型号说明：

(F3-)	PC-	25V	-5	-R
前注	泵芯标记	系列号	几何排量	转向
F3-使用氟胶密封件 省略-不需要使用	PC-单泵泵芯、 或双联泵轴端泵芯 PCT-双联泵盖端泵芯	20V	2、3、4、5、6、7、8、9、10、11、12、14	从泵的轴端看 R-顺时针旋转 L-逆时针旋转
		25V	10、12、14、17、19、21
		35V	21、25、30、35、38
		45V	42、45、50、57、60、66、75

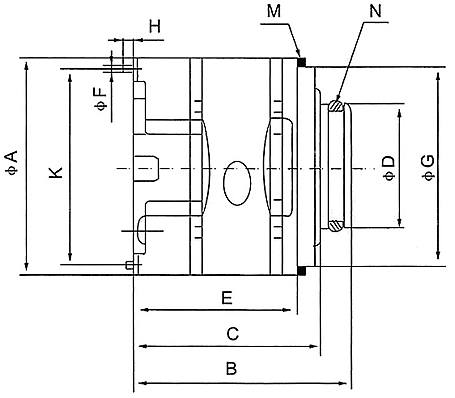

外形尺寸：

系列号	фA	B	C	фD	E	фF	фG	H	K	M-挡圈	N-O型圈
20V	82.5	81.5	70.1	47	61.5	4.8	76.2	7	73.6	82.76×76.26×3.5	40×3.5
25V	96.8	98.8	87	52.2	71.2	4.8	90.5	7	88.19	97×91×3.5	44×3.53
35V	114.3	117.7	105	72.2	90.3	6.4	108	7	103.94	114.5×108.5×3.5	63.09×3.53
45V	133.35	141.1	129.6	80.2	105.5	6.4	127	5	123.8	133.6×127.6×3.5	71×3.55

系列号	转子内花键齿廓参数
	模数	齿数	压力角	大径	小径
20V	48/96	30	45°	16.67	15.56
25V	48/96	40	45°	21.9	20.86
35V	40/80	37	45°	24.38	23.1
45V	12/24	14	30°	32.59	27.6
