型号说明：

(F3-)	PC-	T6C	-005	-R
前注	泵芯标记	系列号	排量代号	旋转方向
F3-使用氟橡胶密封 省略-不需要	PC-单泵泵芯或 双泵轴端泵芯 PCT-双泵盖端泵芯	T6C	003,005,006,008,010,012,014,017,020,022,025,028,031	从泵的轴端看 L-逆时针旋转 R-顺时针旋转
		T6D	014,017,020,024,028,031,035,038,042,045,050
		T6E	042,045,050,052,057,062,066,072,085

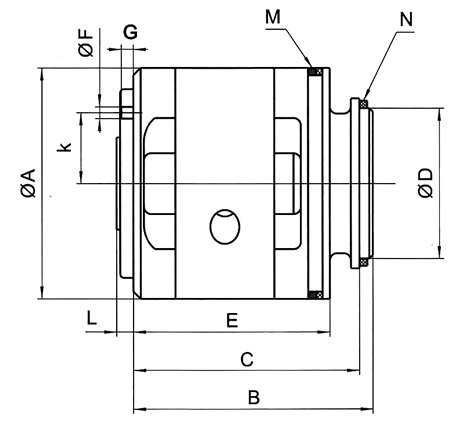

外形尺寸：

系列号	ФA	B	C	ФD	E	ФF	G	K	M 挡圈	N-O型圈	L
T6C	95.22	99.4	93.8	61.9	81.1	4.8	5	43.66	94.5×87.5×3.5	68×61×3.3	7
T6D	123	132	125.8	72	110.3	6.4	6.4	41.2	113.1×106.5×3.5	79×71×3.3	N/A
T6E	143.08	150.3	142.5	88	122.8	8	8	49.23	142.8×136×3.5	94×87×3.3	N/A

系列号	转子内花键齿廓参数
	模数	齿数	压力角	大径	小径
T6C	40/80	28	45°	18.87	17.4
T6D	24/48	25	45°	28.2	25.9
T6E	24/48	34	45°	37.72	35.42
