产品说明：

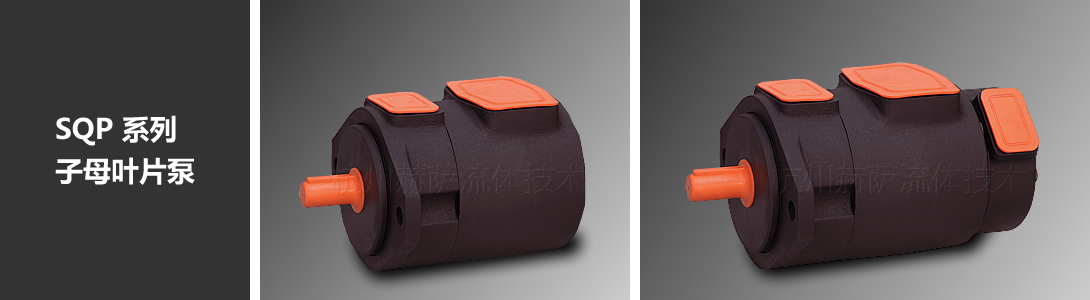

SQP 系列产品是专为低噪声工况而开发的高压高性能叶片泵，适用于注塑机械、橡胶机械、压铸机械、机床
及工程机械等要求噪声较低的液压系统中。其主要特点为：
1、泵芯使用 V 系列子母叶片泵泵芯，工作可靠，使用灵活方便。
2、增加了脉动衰减结构设计，极大降低了压力脉动，使噪声更低。
3、使用加厚的外壳设计，增加了泵的强度和抗振性，同时消音性能更优越。

单泵型号说明：

(F3-)	SQP*	*	-*	*	(F)	*	10
前注	系列号	排量代号	轴伸形式	出油口位置	安装方式	旋转方向	设计号
无标记: 石油系油乳化液 水-乙二醇 F3:磷酸酯液	SQP1	2,3,4,5,6,7,8 9,10,11,12,14	1- 带键直轴 151-花键轴 86-重型带键直轴 11-花键轴	(从泵的盖端看) A-在进油口对侧 B-从进油口逆时针 90° C-在进油口同侧 D-从进油口顺时针 90°	无标记: 法兰安装 F-脚座安装	(从泵的轴端看) L-逆时针旋转 R-顺时针旋转	10
	SQP2	10,12,14,17 19,21
	SQP3	21,25,30,32 35,38,45
	SQP4	42,45,50,57 60,66,75

在 1200r/min 和 0.69MPa(100psi)下的额定排量 Usgpm

技术参数：

系列号	排量代号	几何排量(ml/r)	最高转速(r/min)	最高压力(Mpa)	最低转速(r/min)
SQP1	2	7	1800	14	600
	3	10		17.5
	4	13
	5	18
	6	19
	7	23
	8	27
	9	30
	10	33
	11	36
	12	40		16
	14	45		14
SQP2	10	33	1800	17.5	600
	12	40
	14	45
	17	55
	19	60
	21	67
SQP3	21	67	1800	17.5	600
	25	81
	30	97
	35	112
	38	121
SQP4	42	138	1800	17.5	600
	45	147
	50	162
	57	180
	60	193
	66	212
	75	237		14

双泵型号说明：

(F3-)	SQP**	-*	-*	-*	*	(F)	*	10
前注	系列号	轴端排量代号	盖端排量代号	轴伸形式	出油口位置	安装方式	旋转方向	设计号
无标记: 石油系油乳化液 水-乙二醇 F3:磷酸酯液	SQP21	10,12,14,17 19,21	2,3,4,5,6,7,8 9,10,11,12,14	1- 带键直轴 151-花键轴 86-重型带键直轴 11-花键轴	(从泵的盖端看) 见下表	无标记: 法兰安装 F-脚座安装	(从泵的轴端看) L-逆时针旋转 R-顺时针旋转	10
	SQP31	21,25,30,32 35,38,45	2,3,4,5,6,7,8 9,10,11,12,14
	SQP32	21,25,30,32 35,38,45	10,12,14,17 19,21
	SQP41	42,45,50,57 60,66,75	2,3,4,5,6,7,8 9,10,11,12,14
	SQP42	42,45,50,57 60,66,75	10,12,14,17 19,21
	SQP43	42,45,50,57 60,66,75	21,25,30,32 35,38,45

在 1200r/min 和 0.69MPa(100psi)下的额定排量 Usgpm

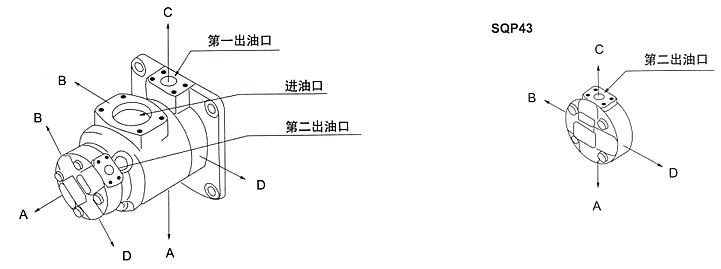

双泵出油口位置：
