产品说明:

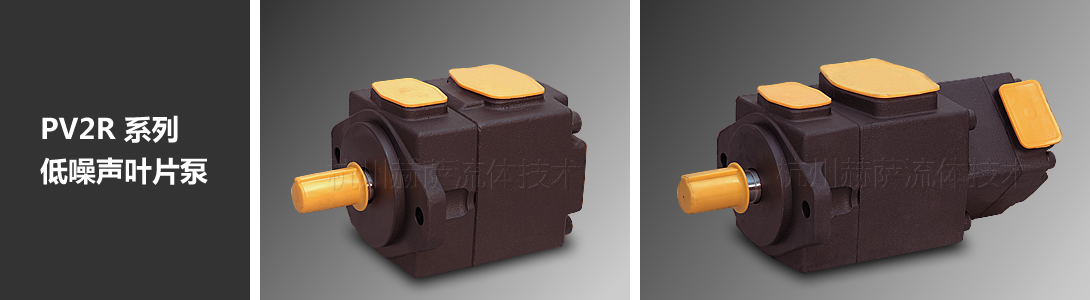

PV2R 系列低噪声叶片泵是专为低噪声工况而开发的高压高性能叶片泵,
结构合理、加工精密、噪声低、脉动小、可靠性好,可广泛用于机床、塑机、压铸机、冶金、工程机械等领域。


单泵型号说明:
PV2R* * (F) -* * * 22
系列号 排量代号 安装方式 轴伸形式 旋转方向 出油口位置 设计号
PV2R1 6,8,10,12,14,17,19,23,25,28,31,36 F:法兰安装
L:脚座安装
1-标准轴
2-圆柱形轴
(从泵的轴端看)
L-逆时针旋转
R-顺时针旋转
(从泵的轴端看)
A-上方
B-下方
L-左方
R-右方
10
PV2R2 26,33,41,47,53,59,65,75
PV2R3 52,60,66,76,85,94,116,125,136,153

技术参数:
型号 理论排量
(mL/r)
最高压力(MPa) 驱动功率 转速(r/min) 重量(Kg)
高压专用油 抗磨液压油 普通液压油 最低 最高
PV2R1-6 6.0 21 17.5 16 3.4 750 1800 9.0
-8 8.2 4.4
-10 9.7 4.9
-12 12.6 6.0
-14 14.0 6.5
-17 17.1 7.8
-19 19.1 8.7
-23 23.0 10.4
-25 25.3 11.5
-28 28.1 12.6
-31 31.0 14.5
-36 36.0 16.8
PV2R2-26 26.6 21 17.5 14 12.7 600 1800 19.0
-33 33.3 15.5
-41 41.3 18.6
-47 47.2 20.7
-53 52.5 23.8
-59 58.2 26.5
-65 64.7 29.3
-75 74.5 33.8
PV2R3-52 52.2 21 17.5 14 23.4 600 1800 36.7
-60 59.6 26.6
-66 66.3 29.4
-76 76.4 33.1
-85 84.9 36.5
-94 93.6 40.1
-116 115.6 16 16 48.9
-125 125.0 36.3 1200
-136 135.2 39.5
-153 153.0 44.5
PV2R4-125 125.0 17.5 17.5 14 54.3 600 1800 60.2
-136 136.0 60.8
-153 153.8 66.5
-184 184.0 81.4
-200 200.0 88.0
-237 237.0 102.0

双泵型号说明:
PV2R** -* -* (F) -* * * 22
系列号 盖端排量代号 轴端排量代号 安装方式 轴伸形式 旋转方向 出油口位置 设计号
PV2R12 6,8,10,12,14,17,19,23,25,28,31,36 26,33,41,47,53,59,65,75 F:法兰安装
L:脚座安装
1-标准轴
2-圆柱形轴
(从泵的轴端看)
L-逆时针旋转
R-顺时针旋转
(从泵的轴端看)

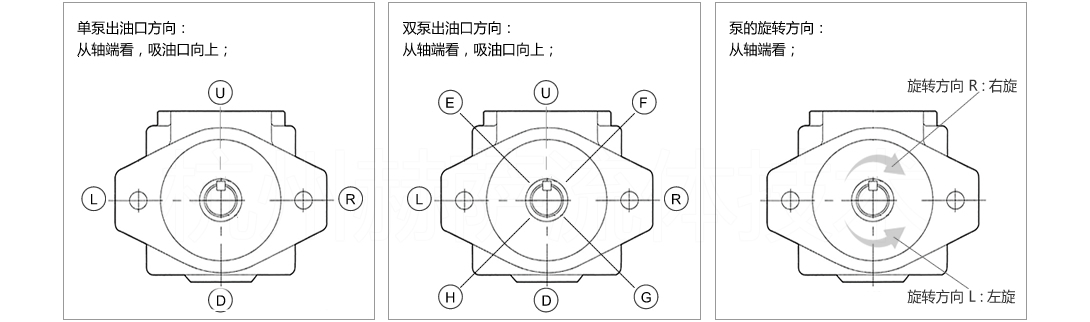

见下图
10
PV2R13 6,8,10,12,14,17,19,23,25,28,31,36 52,60,66,76,85,94,116,125,136,153
PV2R23 26,33,41,47,53,59,65,75 52,60,66,76,85,94,116,125,136,153

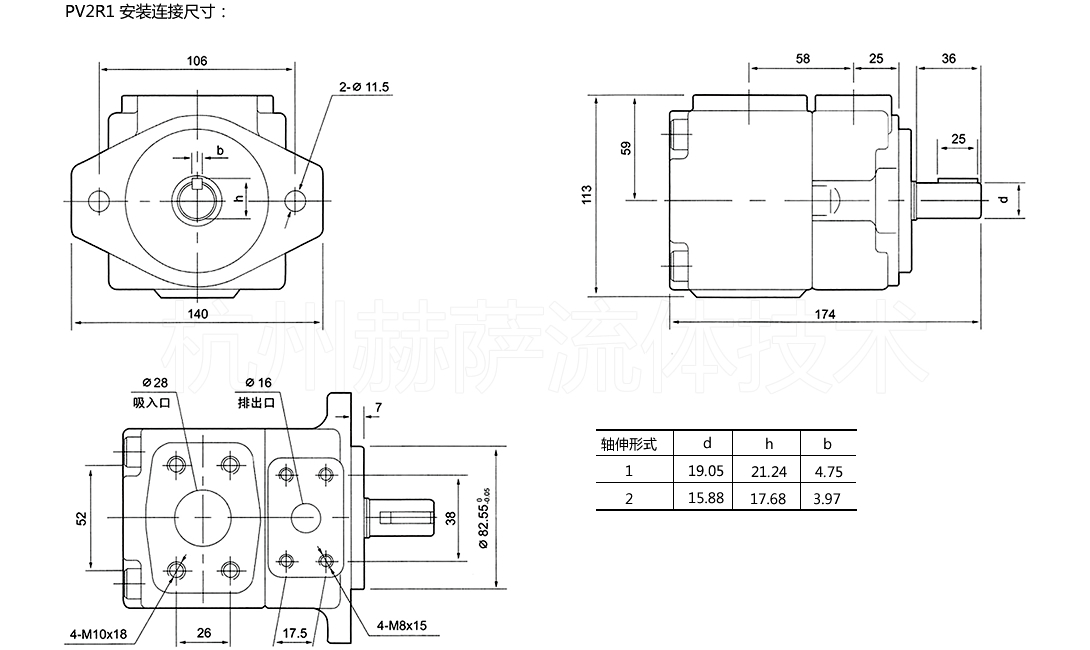

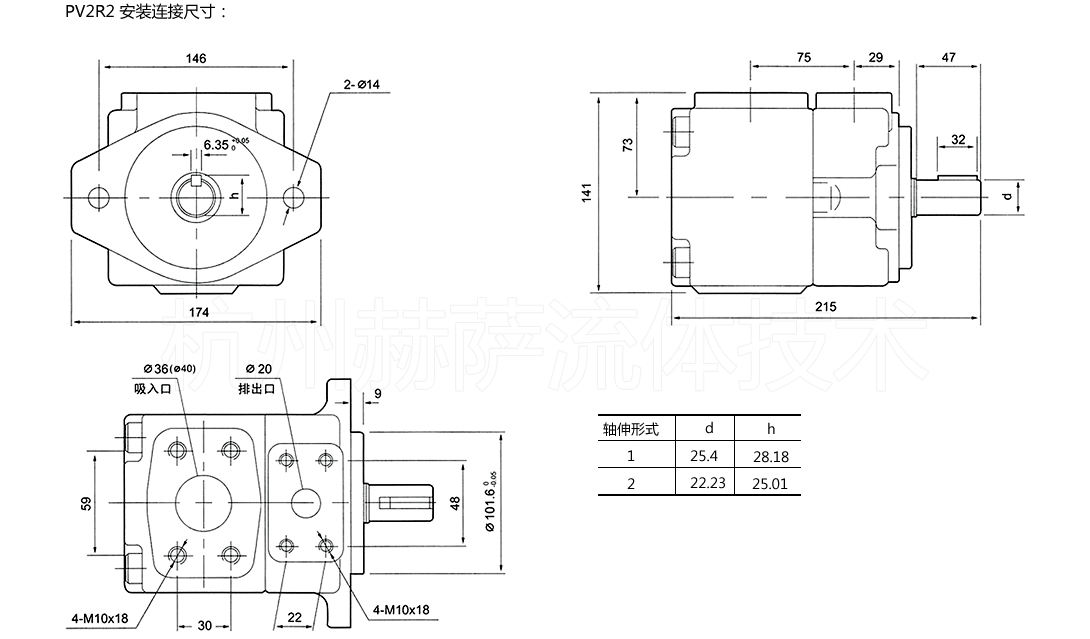

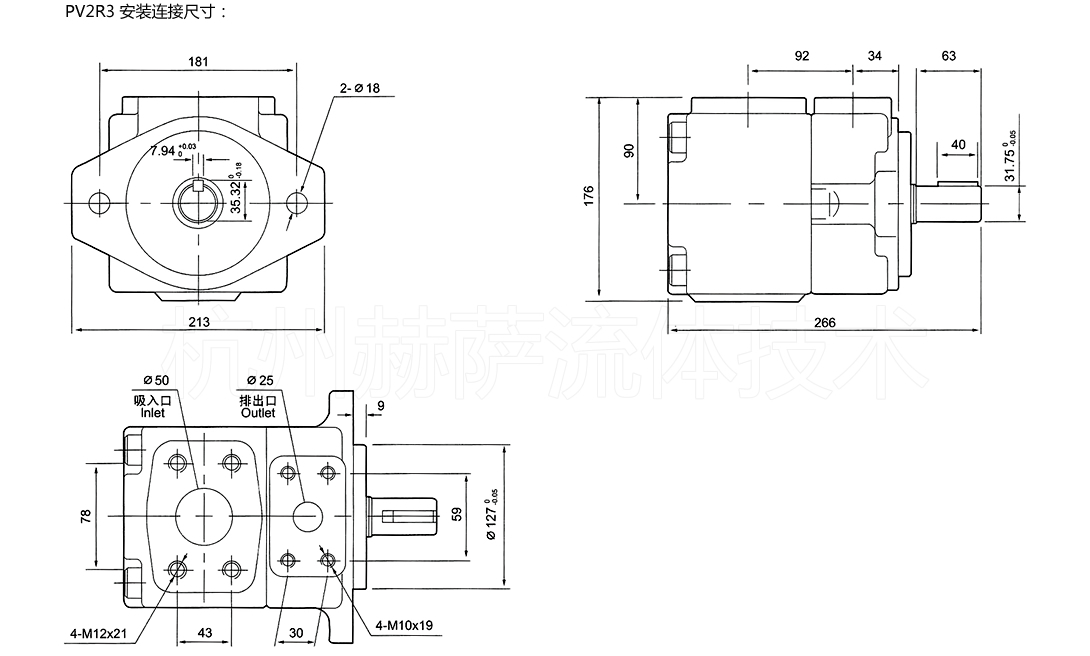

单泵连接尺寸:

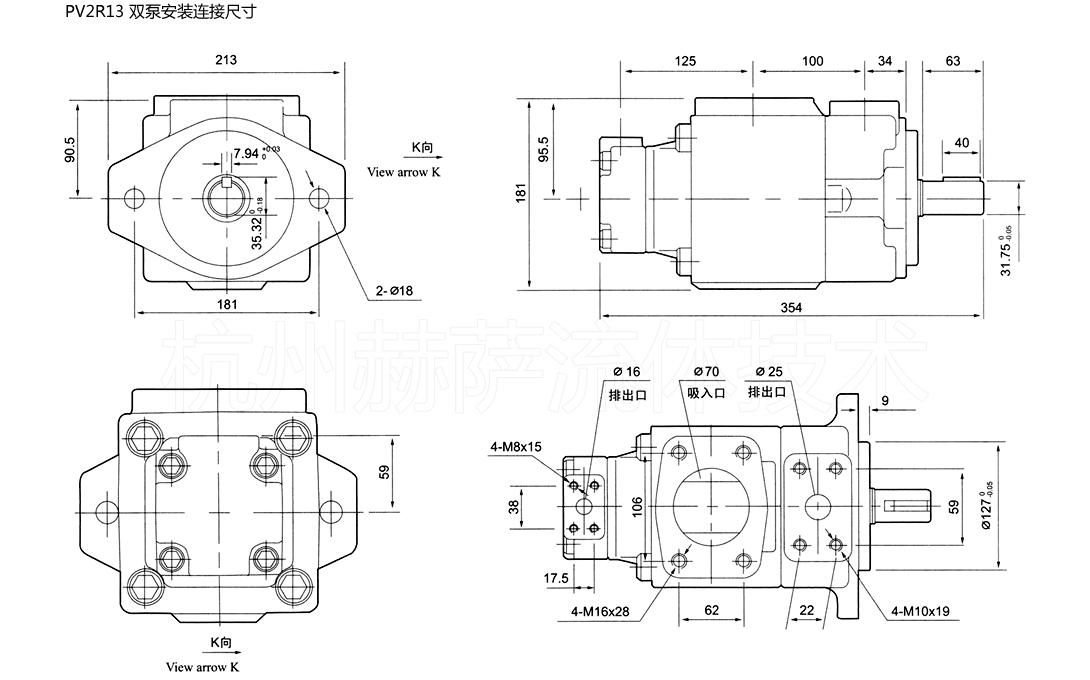

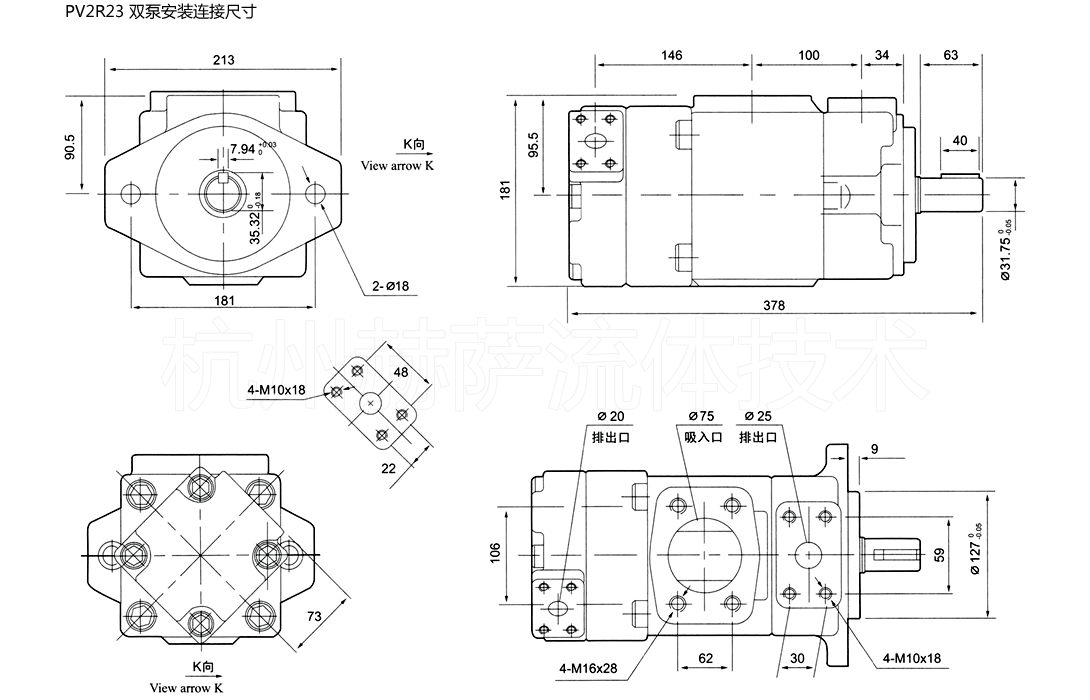

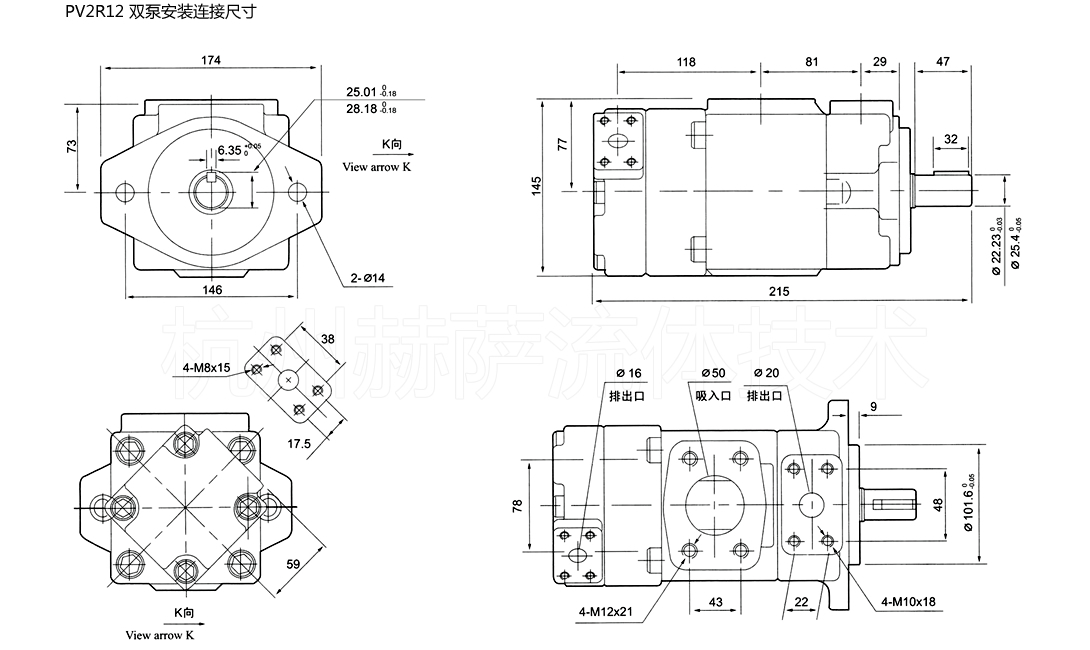

双泵连接尺寸:
