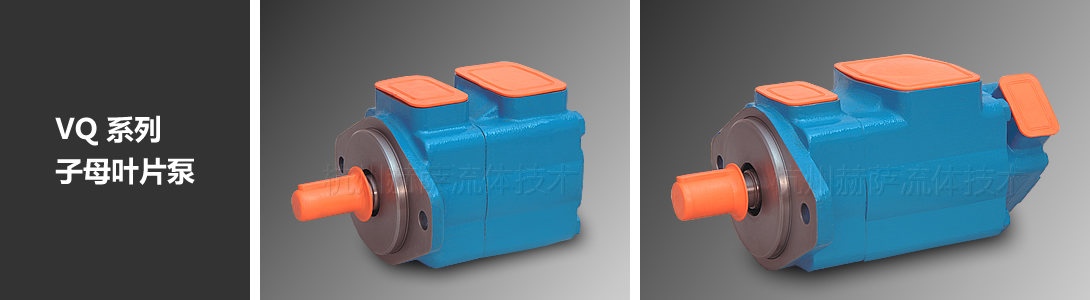

VQ 系列高速高压子母叶片泵适用于工程机械、建筑机械、行走设备及各类液压系统。
主要特点为:
1、采用浮动侧板结构,可以自动补偿间隙,达到压力平衡,实现高压力高转速的优越性能。
2、压力侧板采用双金属挠性材料,极大提高抗咬合性能,使泵的性能更稳定、寿命更长。
3、泵芯与驱动轴分离,通过更换泵芯进行现场维修,提高效率,节省费用。


单泵型号说明:
(F3-) **VQ * A (F) -* * 22 *
前注 系列号 排量代号 油口连接 安装方式 轴伸形式 出油口位置 设计号 旋转方向
无标记:
石油系油乳化液
水-乙二醇
F3:磷酸酯液
20VQ 2,3,4,5,6,7,8
9,10,11,12,14
A-SAE
4-螺栓连接
无标记:
法兰安装
F-脚座安装
1- 带键直轴
151-花键轴
86-重型带键直轴
11-花键轴
(从泵的盖端看)
A-在进油口对侧
B-从进油口逆时针 90°
C-在进油口同侧
D-从进油口顺时针 90°
22 (从泵的轴端看)
L-逆时针旋转
R-顺时针旋转
25VQ 10,12,14,17
19,21
35VQ 21,25,30,32
35,38,45
45VQ 42,45,50,57
60,66,75
在 1200r/min 和 0.69MPa(100psi)下的额定排量 Usgpm

技术参数:
系列号 排量代号 几何排量(ml/r) 最高转速(r/min) 最高压力(Mpa) 重量(Kg)
20VQ 2 7 1800 14 12
3 10 21
4 13
5 18
6 19
7 23
8 27
9 30
10 33
11 36
12 40 16
14 45 14
25VQ 10 33 1800 21 14.8
12 40
14 45
17 55
19 60
21 67
35VQ 21 67 1800 21 22.7
25 81
30 97
35 112
38 121
45VQ 42 138 1800 21 34
45 147
50 162
57 180
60 193
66 212
75 237 14

双泵型号说明:
(F3-) ****VQ ** A ** (F) -* * 22 *
前注 系列号 轴端排量代号 油口连接 盖端排量代号 安装方式 轴伸形式 出油口位置 设计号 旋转方向
无标记:
石油系油乳化液
水-乙二醇
F3:磷酸酯液
2520VQ 10,12,14,17
19,21
A-SAE
4-螺栓连接
2,3,4,5,6,7,8
9,10,11,12,14
无标记:
法兰安装
F-脚座安装
1- 带键直轴
151-花键轴
86-重型带键直轴
11-花键轴
(从泵的盖端看)
见下图
22 (从泵的轴端看)
L-逆时针旋转
R-顺时针旋转
3520VQ 21,25,30,32
35,38,45
2,3,4,5,6,7,8
9,10,11,12,14
3525VQ 21,25,30,32
35,38,45
10,12,14,17
19,21
4520VQ 42,45,50,57
60,66,75
2,3,4,5,6,7,8
9,10,11,12,14
4525VQ 42,45,50,57
60,66,75
10,12,14,17
19,21
4535VQ 42,45,50,57
60,66,75
21,25,30,32
35,38,45
在 1200r/min 和 0.69MPa(100psi)下的额定排量 Usgpm

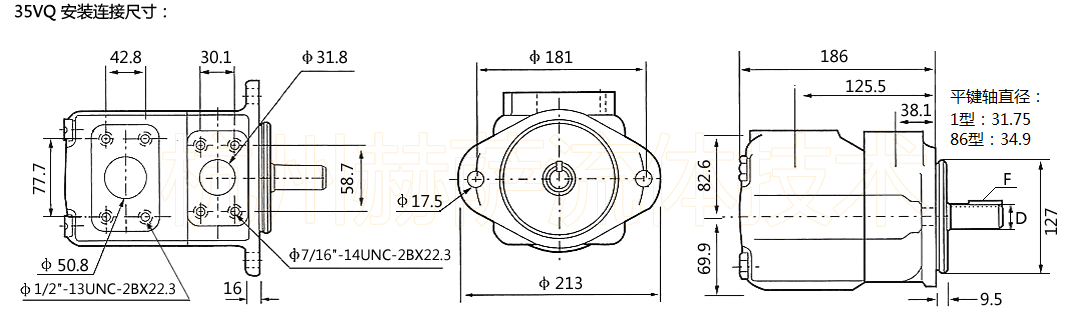

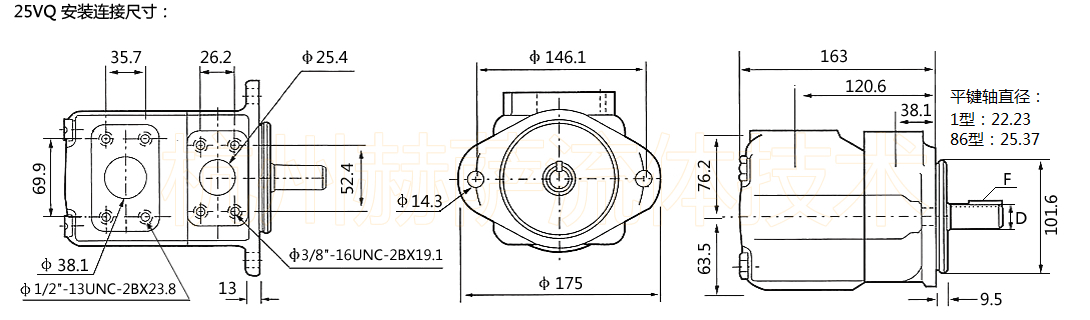

单泵安装连接尺寸:

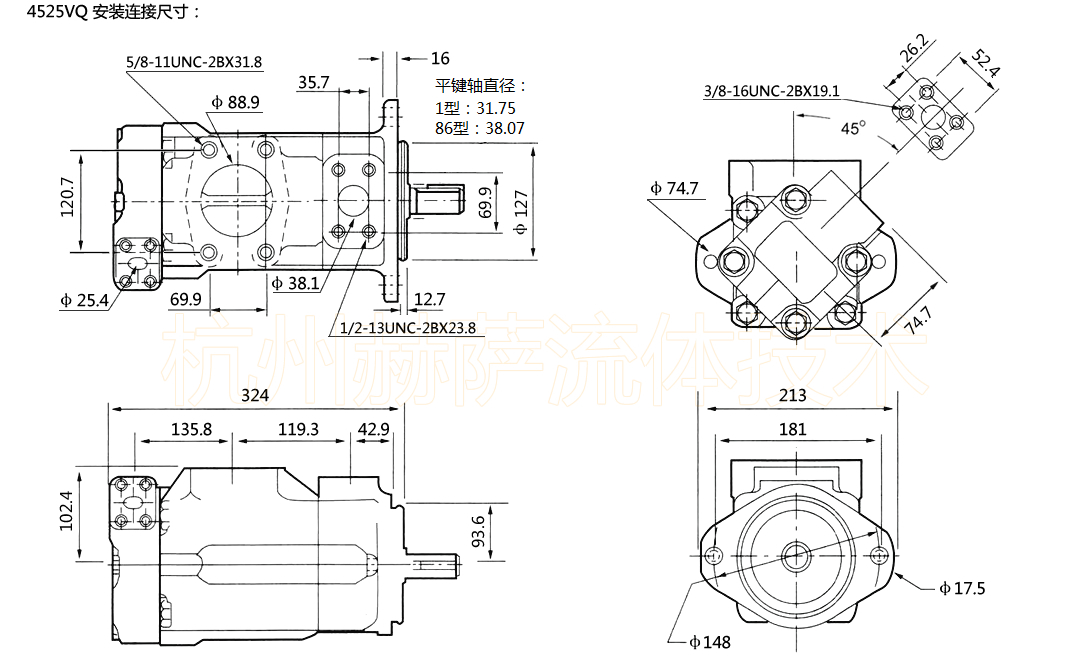

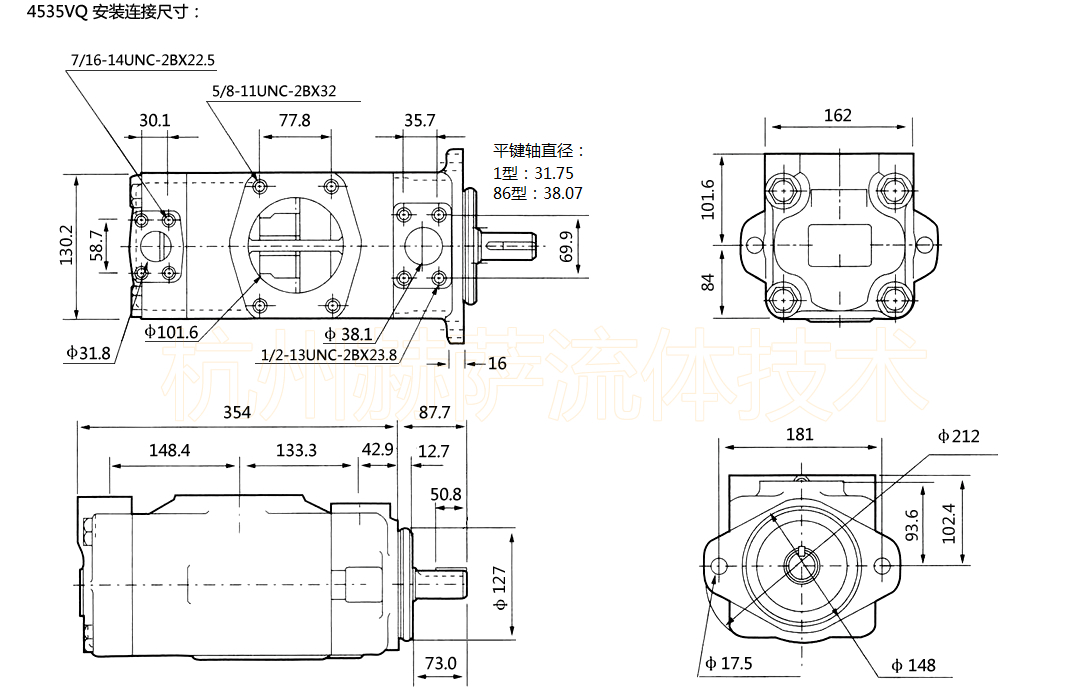

双泵安装连接尺寸:
